SM-SOM-RK3568  基础参数

CPU

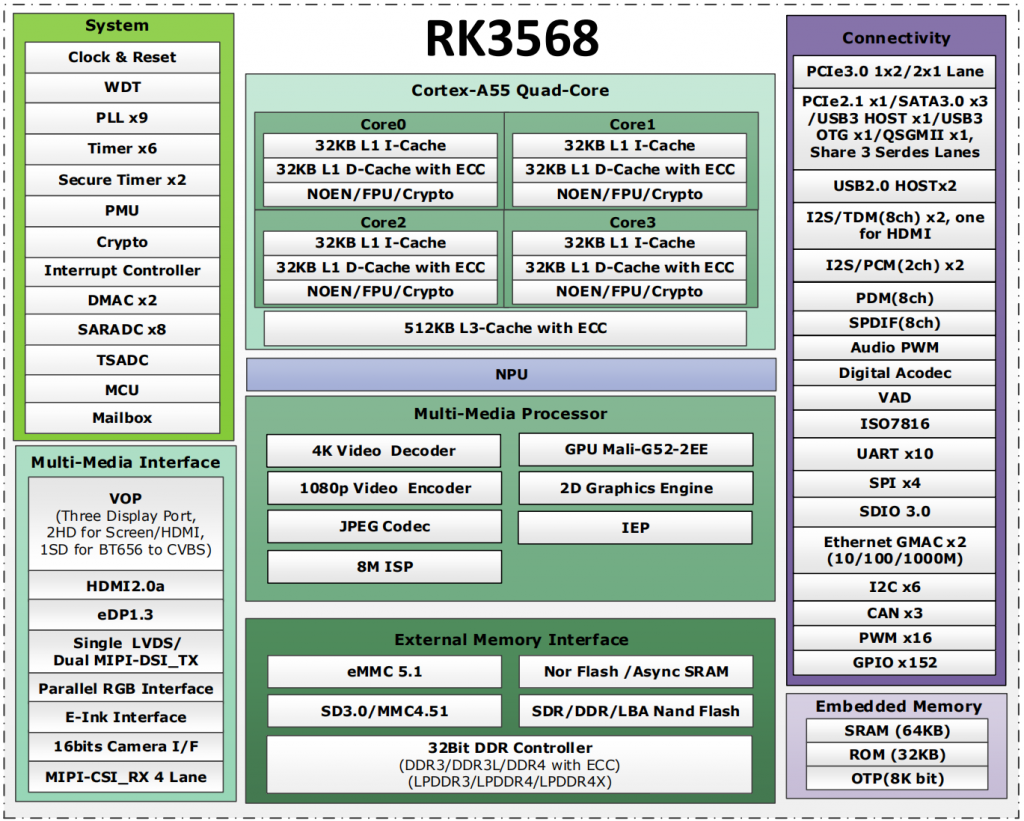

RK3568

架构

4 核ARM Cortex-A55

主频

2.0GHz

GPU

Mali-G52 1-Core-2EE

RAM

2G/4G/8G DDR 可选

ROM

8G/16G/32G/64G EMMC Flash 可选

OS

Android11.0 / Linux4.4 kernel / Debian10 / Ubuntu18.04

工作温度

-10℃~ 65℃

LVDS

20针行业标准单8位LVDS接口，最高支持1366*768 输出

20 pin FPC插件 LVDS接口

30 针行业标准双路 LVDS 接口，最高支持 1080P 输出

EDP

20 针行业标准双路 EDP 接口，支持 1~2通道模式，最高支持 1080P 输出

HDMI 输出

HDMI 2.0a 标准显示接口，最高支持 4K 输出

USB 接口

1 个立式插接口（USB 3.0x1），

2个双层USB A接口（4路USB 2.0 x TYPE A），

1 个内置排针（USB 2.0）

音频接口

支持美标 4 段耳麦一体 3.5mm 插座（左-右-地-麦克）

串口

1路RS232，2路RS232/RS485切换（跳线帽切换）

2 个 TTL UART口 内置

SPI接口

2路 SPI接口

I2C接口

2路 I2C接口

PWM信号

2路 PWM信号输出

千兆以太网接口

2路10/100/1000 Mbps以太网口

TF

自弹式 TF 卡插座，最高支持 128GB TF 卡

SIM卡

1路eSIM接口

RTC

1路内置

WIFI/BT

内置高性能 SDIO 接口 WiFi 模块，支持 IEEE 802.11 b/g/n/ac，默认是单频 2.4GHz，可定制为双频

GPS天线

1路（选配）需更换GPS功能4G模块

MiniPCI-E 4G

行业标准 MiniPCI-E 4G 模块接口

背光控制

行业标准液晶屏背光控制接口，支持背光开关和亮度调节

GPIO接口

4路DI 光耦输入，4路DO 继电器输出；

1路

2.54mm 3P绿色端子  DC24V供电

电源输入

最小值：12V/150mA  典型值：24V/130mA   最大值：24V/330mA

操作系统要求/版本

Android11.0 / Linux4.4 kernel / Debian10 / Ubuntu18.04

Emmc/NAND 驱动

基本读写驱动

TF CARD

TF/SD卡驱动

串口驱动

基本驱动/485半双工收发

WM8960/声卡驱动

音频输出驱动，支持外扩输入、输出驱动

USB 驱动

USB HUB 2514 驱动 / USB Host & USB Slave驱动

4G模块/型号

依据客户要求，测试版本提供移远EC20

LCD

LCD显示驱动/按客户提供的样品提供一款

CAN

CAN总线驱动

以太网mac/phy 驱动

10/100Mbps 自适应

wifi 驱动

连接热点功能；分享wifi网络功能

BT蓝牙驱动

BT4.2蓝牙驱动

RTC ISL1208时钟驱动

更新掉电保持时钟

SPI

SPI驱动

I2C

I2C驱动

固件升级

固件升级方式 USB更新系统分区以及app分区
