SM-SOM-RK3399核心板
SM-SOM-RK3399/Pro 系列工控主板是基于瑞芯微RK3399处理器开发。支持USB、以太网、LVDS、DI/DO、RS232、RS485、WIFI、等接口。适用于工业自动化控制、人机界面、中小型医疗分析器等多种行业应用。
申请试用
产品详情 资料下载 产品视频

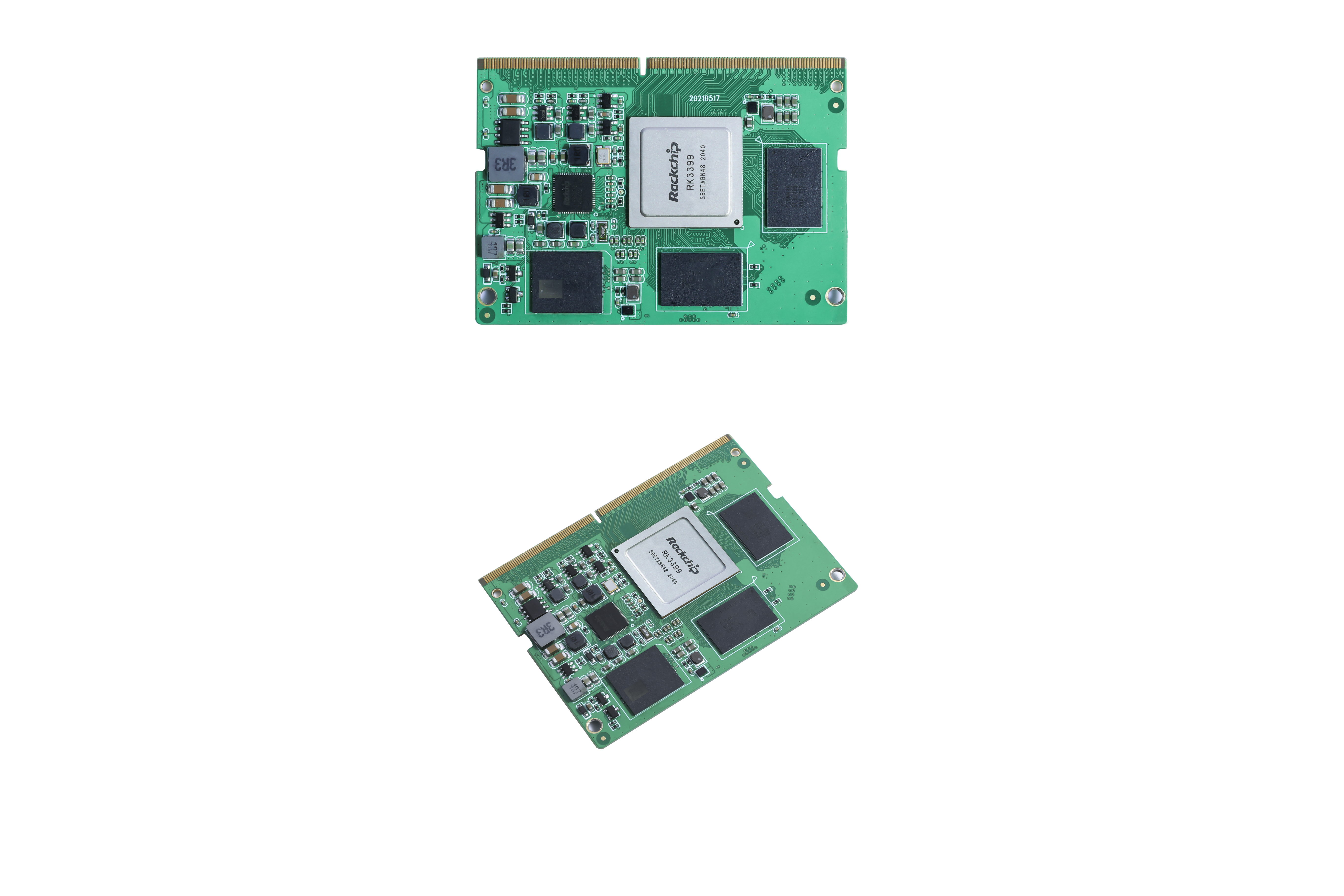

SM-SOM-RK3399/Pro 核心板




主板产品规格书







品简介



SM-SOM-RK3399/Pro 系列工控主板是基于瑞芯微RK3399处理器开发。支持USB、以太网、LVDS、DI/DO、RS232、RS485、WIFI、等接口。适用于工业自动化控制、人机界面、中小型医疗分析器等多种行业应用。



硬件特性



SM-SOM-RK3399/Pro  基础参数

CPU

RK3399 / RK3399Pro

架构

四核ARM Cortex-A53 1.4GHZ

双核ARM Cortex-A72 1.8GHZ

GPU

Mali-T860 GPU

NPU

支持8bit/16bit 运算 支持TensorFlow、Caffe 模型(RK3399Pro支持)

RAM

2G/4G DDR4 可选

ROM

8G/16G/32G  EMMC Flash 可选

OS

Linux4.4 / Android 8.1

工作温度

-10℃~ 65℃

LVDS

支持最大1920*1080p双8位LVDS液晶

EDP

支持最大1920*1080P分辨率的edp接口液晶

HDMI 输

HDMI 2.0a 标准显示接口,最高支持 4K 输出

USB 接口

5 x USB2.0 HOST1 x USB3.0

音频接口

提供1路MIC输入,1路8W双声道音频输出,1路喇叭输出

串口

4路UART口,支持1路全功能RS232口,支持1路 RS232口和485口切换,支持2路RS485,支持4路TTL串口,支持1路TTL调试口

CAN

支持扩展1路CAN 接口(需要增加扩展板,需提前订货告知)

以太网接口

1 10/100/1000千兆网口1路百兆网口

TF

自弹式 TF 卡插座,最高支持 128GB TF 卡

SIM卡

1eSIM接口

RTC

1路内置

WIFI

支持板载双模2.4G/5G wifi模块

MiniPCI-E 4G

行业标准 MiniPCI-E 4G / 5G模块接口

背光控制

行业标准液晶屏背光控制接口,支持背光开关和亮度调节

GPIO接口

支持16路 GPIO接口

1路

2.54mm 3P绿色端子  DC24V供电

电源输入

最小值:12V/150mA  典型值:24V/130mA   最大值:24V/330mA

操作系统要求/版本

Android8.1 / Linux4.4

Emmc/NAND 驱动

基本读写驱动

TF CARD

TF/SD卡驱动

串口驱动

基本驱动/485半双工收发

声卡驱动

音频输出驱动,支持外扩输入、输出驱动

USB 驱动

USB HUB 2514 驱动 / USB Host & USB Slave驱动

4G模块/型号

依据客户要求,测试版本提供移远EC20

LCD

LCD显示驱动/按客户提供的样品提供一款

CAN

CAN总线驱动

以太网mac/phy 驱动

10/100/1000Mbps 自适应

wifi 驱动

连接热点功能;分享wifi网络功能

RTC ISL1208时钟驱动

更新掉电保持时钟

SPI

SPI驱动

I2C

I2C驱动

固件升级

固件升级方式 USB更新系统分区以及app分区



能框图
