SM-SOM-i.MX6UL核心板
SM-SOM-iMX6UL核心板采用NXP IMX6UL高性能处理器开发,可满足轻量级边缘计算需求。同时灵活的I/O接口配置和先进丰富的多媒体资源,方便客户应用程序开发。 开发板支持百兆以太网、CAN、UART、4G、WiFi、USB3.0、等接口资源,最大限度发挥CPU资源。工业级设计,-40℃~+85℃宽温运行,静电、脉冲群、电气隔离等防护措施确保其广泛应用于各种领域,满足智慧城市、工业互联网、智能医疗、智慧交通、工业网关等应用的需求。
申请试用
产品详情 资料下载 产品视频

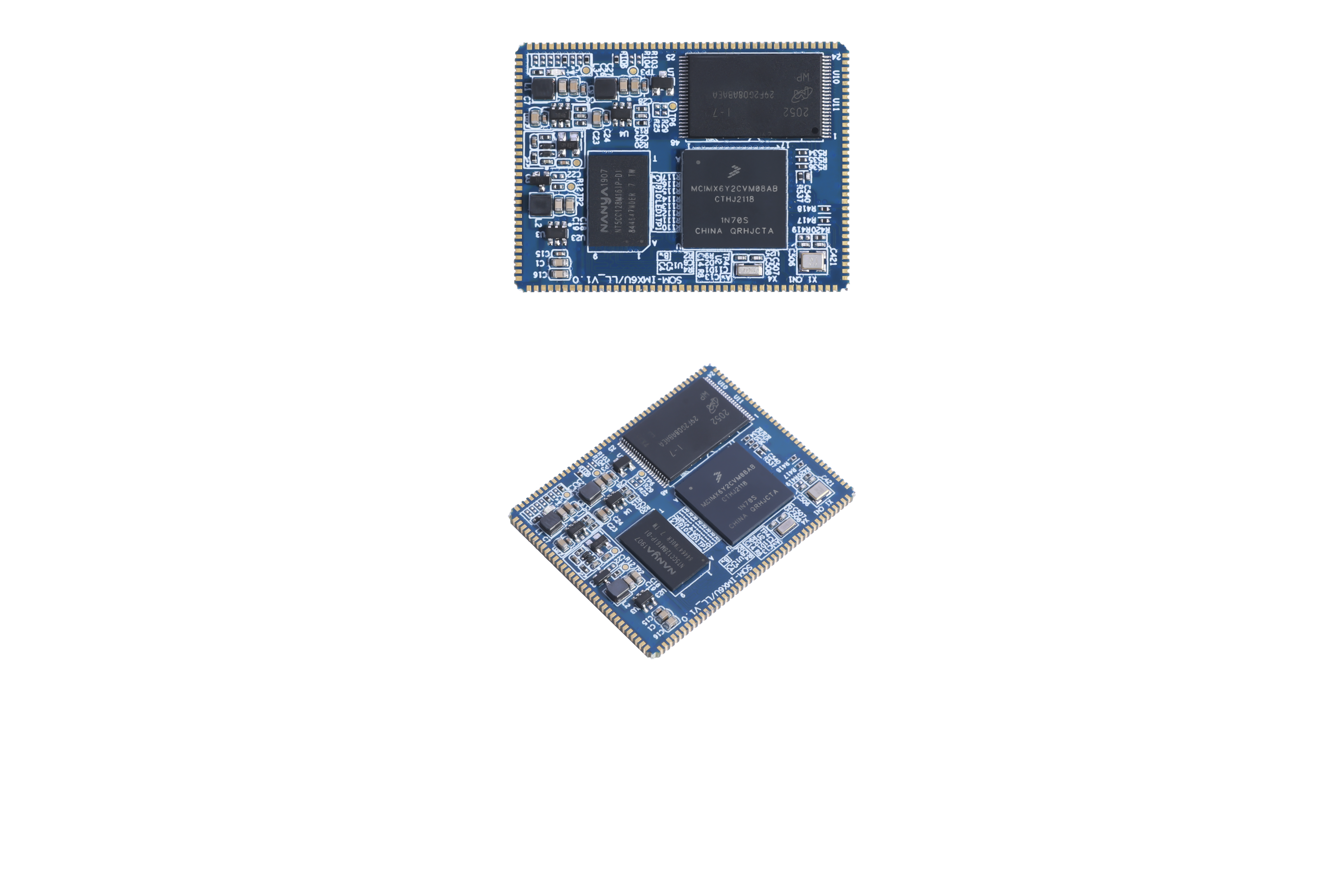

SM-SOM-iMX6UL 核心板
主板产品规格书







品简介



SM-SOM-iMX6UL核心板采用NXP IMX6UL高性能处理器开发,可满足轻量级边缘计算需求。同时灵活的I/O接口配置和先进丰富的多媒体资源,方便客户应用程序开发。 开发板支持百兆以太网、CAN、UART、4G、WiFi、USB3.0、等接口资源,最大限度发挥CPU资源。工业级设计,-40℃~+85℃宽温运行,静电、脉冲群、电气隔离等防护措施确保其广泛应用于各种领域,满足智慧城市、工业互联网、智能医疗、智慧交通、工业网关等应用的需求。

硬件特性



SM-SOM-iMX6UL  基础参数

CPU

i.MX6UL/i.MX6ULL

架构

ARM Cortex-A7

主频

900MHz

RAM

LPDDR3/4256M/512M

ROM

Nand Flash: 128MB/256MB/512MB

RAM

eMMC ,4G/8GB/16GB

OS

Linux

工作温度

-40℃~ 85℃

LCD

1路LCD,支持 24 位, 18 位, 16 位和 8 位并行显示,支持4线电阻式触摸

CAMERA

提供1路DVP摄像头输入模块

音频输出

1路耳机接口输出

1W/ 8欧喇叭接口输出

音频输入

麦克风输入 1 路

USB2.0 HUB

提供1路给USB TO UART

提供1路 USB TYPE-A Host输出

提供1路给WIFI模块

提供1路4G模块

Mini-PCIe4G模块

mini-PCIe 接口1路

micro SIM 卡一路

USB2.0 OTG

USB2.0 OTG 1路

调试串口

TTL 调试接口一路 UART1

串口 RS232

1.提供2路RS232通信模块

串口 RS485

1.提供2路RS485通信模块

CAN

1.提供2路CAN2.0 通信模块

实时时钟

RTC 实时时钟一个,CR2032电池供电

BT

提供1路BT4.2 模块

以太网接口

1.支持 2 路10M/100M自适应以太网

TF CARD

提供1路 TF CARD

RESET键

一路系统复位按钮

定位模块

兼容北斗和GPS定位模块

操作系统要求/版本

Linux

Emmc/NAND 驱动

基本读写驱动

TF CARD

TF/SD卡驱动

串口驱动

基本驱动/485半双工收发

WM8960/声卡驱动

音频输出驱动,支持外扩输入、输出驱动

USB 驱动

USB HUB 2514 驱动 / USB Host & USB Slave驱动

4G模块/型号

依据客户要求,测试版本提供移远EC20

摄像头驱动

OV5640摄像头驱动

LCD

LCD显示驱动/按客户提供的样品提供一款

CAN

CAN总线驱动

以太网mac/phy 驱动

10/100Mbps 自适应

wifi 驱动

连接热点功能;分享wifi网络功能

BT蓝牙驱动

BT4.2蓝牙驱动

RTC ISL1208时钟驱动

更新掉电保持时钟

SPI

SPI驱动

I2C

I2C驱动

LED 运行指示灯

闪烁1s 间隔

固件升级

固件升级方式 USB更新系统分区以及app分区

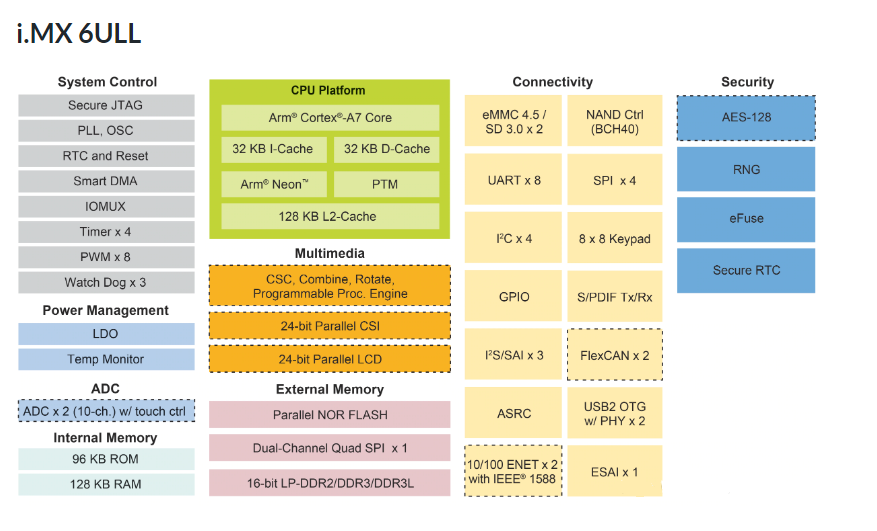

能框图
