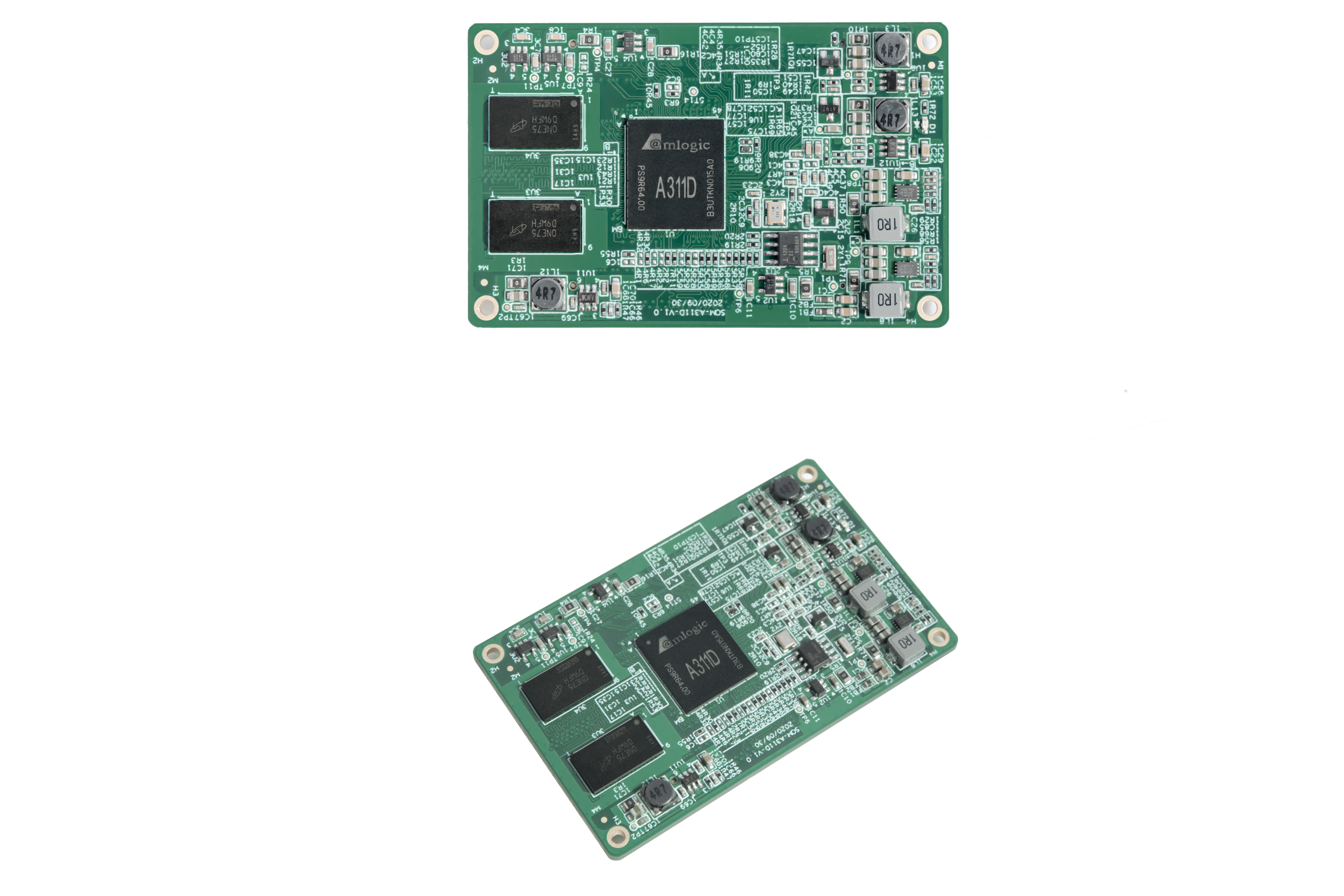

SM-SOM-A311D 核心板
主板产品规格书
产品简介
SM-SOM-A311D核心板采用Amlogic A311D高性能处理器开发，可满足轻量级边缘计算需求。同时灵活的I/O接口配置和先进丰富的多媒体资源，方便客户应用程序开发。 开发板支持千兆以太网、CAN、UART、4G、5G、双频WiFi、PCIe3.0、USB3.0、HDMI2.0、MIPI_CSI、MIPI_DSI等接口资源，最大限度发挥CPU资源。工业级设计，-40℃~+85℃宽温运行，静电、脉冲群、电气隔离等防护措施确保其广泛应用于各种领域，满足智慧城市、工业互联网、智能医疗、智慧交通、工业网关等应用的需求。

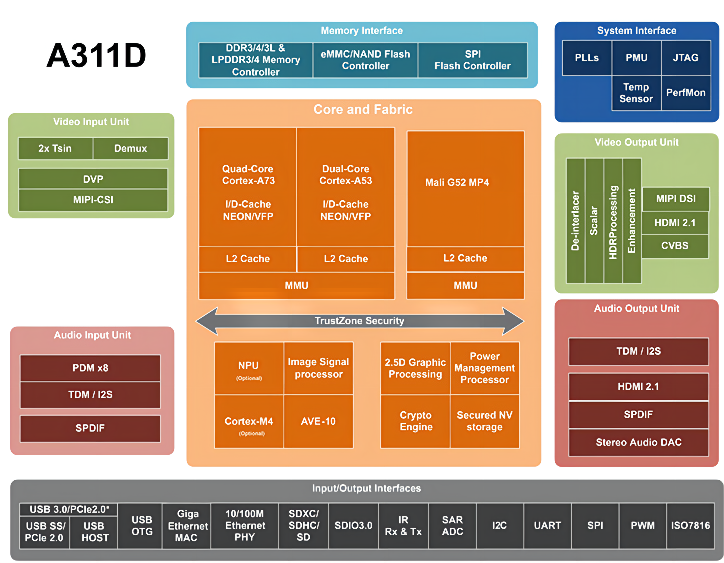

硬件特性
|
SM-SOM-A311D 基础参数 |
|
|
CPU |
Amlogic A311D |
|
架构 |
四核 ARM Cortex-A73 +双核 ARM Cortex-A53 |
|
主频 |
2.2GHz |
|
GPU |
ARM Mali-G52 MP4 (6EE) 支持OpenGL ES 3.2, Vulkan 1.1和OpenCL 2.0 |
|
NPU |
支持5.0 TOPS 算力 |
|
RAM |
32-bit DDR3/3L/4, LPDDR3/4，2G/4G 可选 |
|
ROM |
eMMC 5.0, 8GB/16GB 及以上可选 |
|
OS |
Linux/Android9.0 |
|
工作温度 |
-40℃~ 85℃ |
|
MIPI DSI接口 |
支持 4Lane 最高 1920x1080 |
|
HDMI接口 |
HDMI 高清输出支持 4K/1080P 显示 |
|
CVBS |
支持一路 CVBS 输出； |
|
MIPI CSI |
支持二路 MIPI CSI 摄像头； |
|
DVP CAMERA |
支持 8 位 DVP 并口摄像头； |
|
UART |
最多支持5路（复用）； |
|
PWM |
最多支持6路（复用）； |
|
SDIO |
二路 SDIO； |
|
SPI |
2 路 SPI（复用）； |
|
I2C |
4 路 I2C（复用）； |
|
ADC |
4 路模拟 ADC； |
|
GMAC |
支持 GMAC PHY 网口 |
|
I2S |
一路 I2S 接口； |
|
OTG 2.0 |
一路 OTG 2.0 |
|
USB3.0 |
一路 USB 3.0（复用）； |
|
PCIE |
一路 x1 PCIE 高速接口（复用）； |
|
GPIO |
可复用 GPIO 高达 80； |
|
电源灯 |
提供一路电源指示灯 |
|
操作系统要求/版本 |
Linux/Android9.0 |
|
Emmc 驱动 |
基本读写驱动 |
|
TF CARD |
TF/SD卡驱动 |
|
串口驱动 |
基本驱动/485半双工收发 |
|
音频驱动 |
音频输出驱动，支持外扩输入、输出驱动 |
|
视频解码 |
H.265、H.264解码驱动 |
|
视频编码 |
H.265、H.264编码驱动 |
|
USB2.0 驱动 |
USB2.0 驱动 |
|
USB3.0 驱动 |
USB3.0 驱动 |
|
摄像头驱动 |
摄像头驱动 |
|
HDMI |
HDMI显示驱动 |
|
MIPI-DSI |
MIPI-DSI 显示驱动 |
|
TOUCH |
触摸屏驱动 |
|
PCIe |
PCIe接口驱动 |
|
WIFI/Bluetooth |
WIFI/Bluetooth驱动 |
|
以太网mac/phy 驱动 |
10M/100M/1000M 自适应 |
|
RTC时钟驱动 |
更新掉电保持时钟 |
|
SPI |
SPI驱动 |
|
I2C |
I2C驱动 |
|
LED运行指示灯 |
闪烁1s 间隔 |
|
对外输出IO接口和状态运行灯驱动 |
提供对外的IO和运行灯IO口驱动，提供应用层调用接口 |
|
固件升级 |
固件升级方式：USB更新系统分区以及app分区 |
