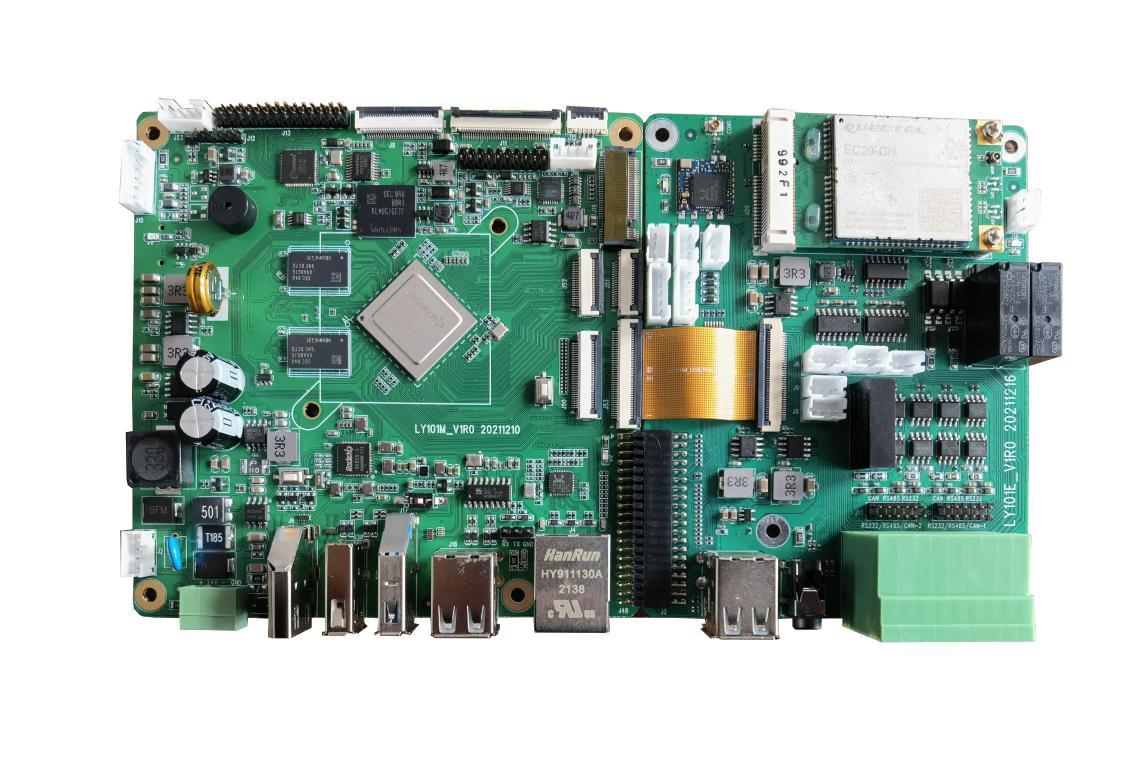

SM_RK3568  基础参数

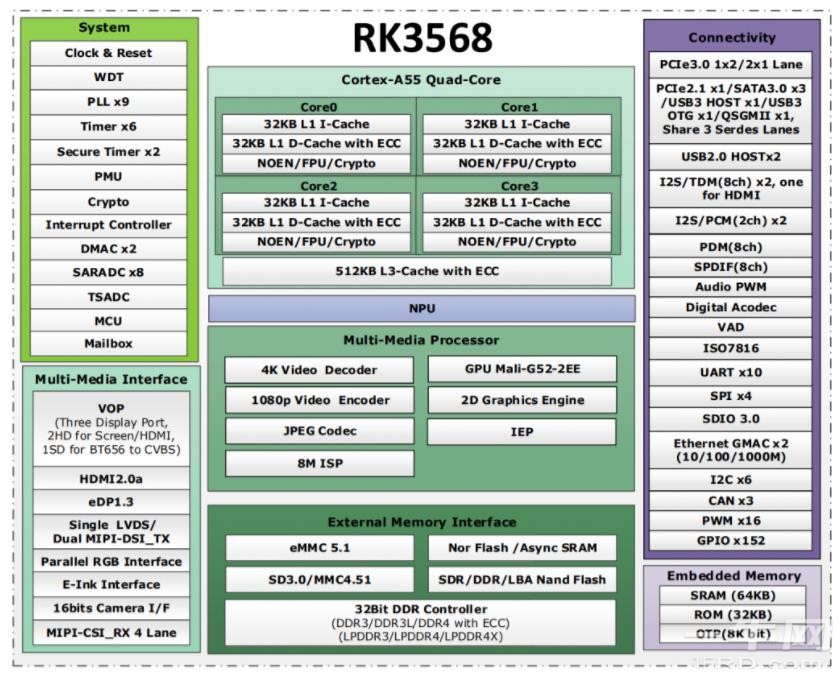

CPU

RK3568

架构

4  核 ARM Cortex -A55

主频

2.0GHz

GPU

Mali-G52 1 -Core-2EE

RAM

2G/4G DDR4  可选

ROM

8G/16G/32G/64G/128G    EMMC Flash  可选

OS

Android11.0 / Linux4.4 kernel / Debian10 /Ubuntu18.04

工作温度

-20℃ ~ 70℃

LVDS

20  针行业标准单 8 位LVDS接口，

最高支持 1366*768输出

20 pin FPC 插件LVDS接口

30针行业标准双路LVDS接口，最高支持1080P输出

EDP

20  针行业标准双路  EDP  接口，

支持 1~2 通道模

式 ，最高支持1080P输出

HDMI  输出

HDMI 2.0a标准显示接口，最高支持4K输出

USB  接口

2  个立式插接口 ( USB 3.0x1  和  USB 2.0x1)

4 个横插接口 (TYPE A)

1个内置排针( USB 2.0)

音频接口

支持美标 4段耳麦一体3.5mm插座(左 -右 -地 -麦克)

串 口

2 路 RS232，2 路 RS232/RS485 切换  (跳线帽切换白色 10pin 端子引出

6个TTL UART 口内置  (其中和 2 路 232 和 2 路485 复用)

以太网接口

1 路 10/100/1000 Mbps 以太网口

TF

自弹式TF卡插座，最高支持128GBTF卡

SIM 卡

1 路 ESIM接口

RTC

1 路内置

WIFI/BT

内置高性能SDIO接口WiFi模块，支持IEEE

802.11 b/g/n/ac，默认是单频2.4GHz，可定制为双

频

GPS 天线

1 路  (选配)

需更换 GPS 功能 4G 模块

MiniPCI -E 4G

行业标准  MiniPCI -E 4G  模块接口

背光控制

行业标准液晶屏背光控制接口， 支持背光开关和亮

度调节

GPIO 接口

4 路 GPIO,IO 方向为输入输出可配置， IO 电平为

5.0V；

1 路

2.54mm 3P 绿色端子 DC24V 供电

电源输入

最小值：12V@150mA   典型值：24V@130mA     最

大值：24V@330mA

操作系统要求/版本

Android11.0 / Linux4.4 kernel / Debian10 / Ubuntu18.04

Emmc/NAND  驱动

基本读写驱动

TF CARD

TF/SD 卡驱动

串口驱动

基本驱动/485 半双工收发

WM8960/声卡驱动

音频输出驱动， 支持外扩输入 、输出驱动

USB  驱动

USB HUB 2514  驱动 / USB Host & USB Slave 驱动

4G 模块/型号

依据客户要求，测试版本提供移远 EC20

LCD

LCD 显示驱动/按客户提供的样品提供一款

CAN

CAN 总线驱动

以太网 mac/phy  驱动

10/100Mbps  自适应

wifi  驱动

连接热点功能；分享wifi 网络功能

BT 蓝牙驱动

BT4.2 蓝牙驱动

RTC ISL1208 时钟驱动

更新掉电保持时钟

SPI

SPI 驱动

I2C

I2C 驱动

固件升级

固件升级方式  USB 更新系统分区以及 app 分区
