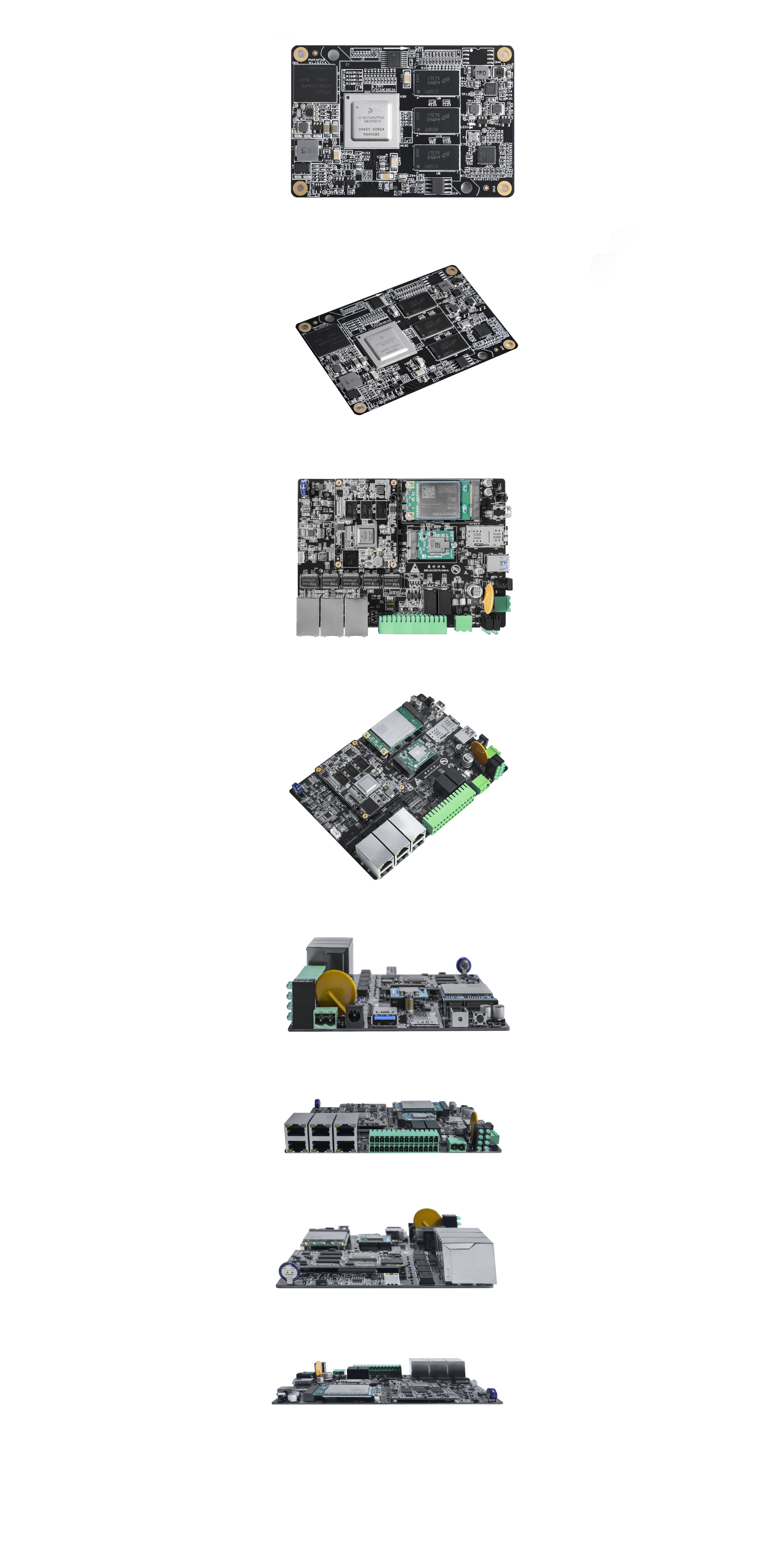

SM- LS1027A  基础参数

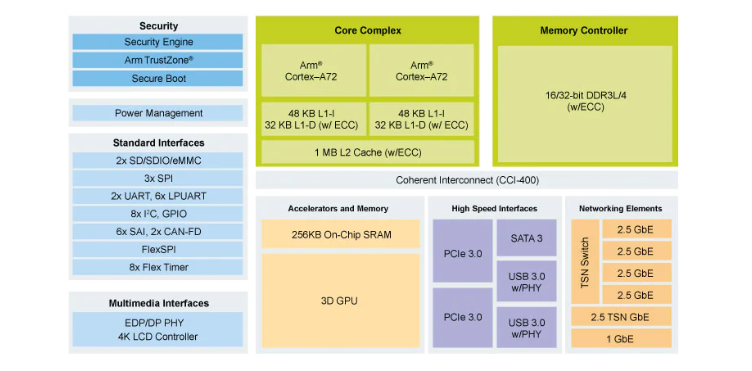

CPU

NXP    LS1027A

架构

双核 ARM Cortex -A72

主频

1.5GHz

RAM

2GBytes DDR4

ROM

8GB eMMC

OS

基于 NXP 官方提供的 OpenWrt， 17.01 及以上版本

工作温度

-20℃ ~ 85℃

以太网接口

支持 5 路  1000M 以太网 RJ45 接口输出

USB 3.0 接口

支持 1 路  USB3.0 Type-A  输出接口，5V/1A 供电

4G  模块

支持 1 路  mini-PCIE 接口的 4G 全网通模块

提供 2 个抽屉式标准卡座，满足双卡单待

wifi 模块

支持 1 路 wifi 模块，支持 IEEE 802.11 a/b/g/n/ac协议

无线传输速率最大满足 300Mbps+867Mbp

工作频段： 支持双频 2.4G/5G

GPS

支持 1 路 GPS

CAN  接口

最多支持 1 路 CAN2.0  接口输出，输出接口为3.5mm

工业凤凰端子  (可选)

CAN 最大传输速率支持 1Mbps

GPS

支持 4 路光耦隔离 DI 输入

UART 接口

支持 2 路 RS232 接口输出， 1 路带流控， 1 路不带。 支持最大波特率 115200，输出接口为 3.5mm 工业

凤凰端子

支持 2 路 RS485 接口输出，1 路可挂载 64 个节点数。

支持最大波特率 115200，输出接口为 3.5mm 工业

凤凰端子

支持 1 路调试串口输出，输出接口为 RJ45 形式

Console口

TF 卡输出

提供一路 TF 卡输出接口，进行系统镜像烧写。

AI 输入

提供 2 路 AI 输入，用于支持 2 路模拟信号输入检测

( 4 -20mA/0 -5V 直流信号输入)

3.5mm 凤凰端子接口方式连接

DI 输入

提供 2 路  光耦隔离 DI 输入，信号检测：逻辑 L

( 0 -3VDC)  /  逻辑 H(5 -30VDC)

3.5mm 凤凰端子接口方式连接

DO 输出

提供 2 路  继电器隔离 DO 输出，Max= DC 30V/5A，

AC=250V

3.5mm 凤凰端子接口方式连接

12V 电压输出

提供 1 路 12V@1A 的输出电源，对连接的子设备进

行供电

输出接口为 5.08mm 间距的 2PIN 凤凰端子

复位按键

提供 1 个内凹式复位按键

加密芯片

提供 1 个  型号为 AT88SC0104CA -SH 的加密芯片设

计位置，默认不焊接

RTC 实时时钟

提供 1 个 RTC 实时时钟，采用法拉电容供电

接地螺丝

提供 1 个个接地螺丝位

LED 指示灯

提供 1 个 PWR  (蓝色指示灯，通电即点亮)

提供 1 个 VPN  (蓝色指示灯)

提供 1 个 Wi-Fi  (蓝色指示灯)

提供 2 个 SIM1 和 SIM2(卡槽选择蓝色指示灯)

提供 3 个蜂窝信号  ( 3 级蜂窝蓝色信号指示灯)

操作系统要求/版本

基于 NXP 官方提供的 OpenWrt， 17.01 及以上版本

Emmc  驱动

基本读写驱动

TF CARD

TF 卡驱动

串口驱动

基本 RS232 驱动/RS485 半双工收发驱动

CAN 驱动

CAN 接口驱动

USB3.0  驱动

USB3.0  驱动

4G  模块

4G  模块驱动

WIFI 模块

WIFI 模块驱动

GPS 驱动

GPS 驱动

以太网 mac/phy  驱动

1000M  以太网驱动

DI 和 DO

DI 和 DO 驱动

RTC

RTC 实时时钟模块驱动

LED  运行指示灯

闪烁 1s  间隔

固件升级

固件升级方式：TF 卡更新系统分区以及 app 分区
