SM-i.MX6UL通讯管理机
SM-i.MX6Ull 通讯管理机采用 NXP IMX6ULL 高性能处理器开发,可满足轻量级边缘计算需求。同 时灵活的 I/O 接口配置和先进丰富的多媒体资源,方便客户应用程序开发。 开发板支持千兆以太网、CAN、 UART、4G、WiFi、USB3.0 等接口资源,最大限度发挥 CPU 资源。工业级设计,-40℃ ~ +85℃宽温运行, 静电、脉冲群、 电气隔离等防护措施确保其通讯管理机的需求。
申请试用
产品详情 资料下载 产品视频

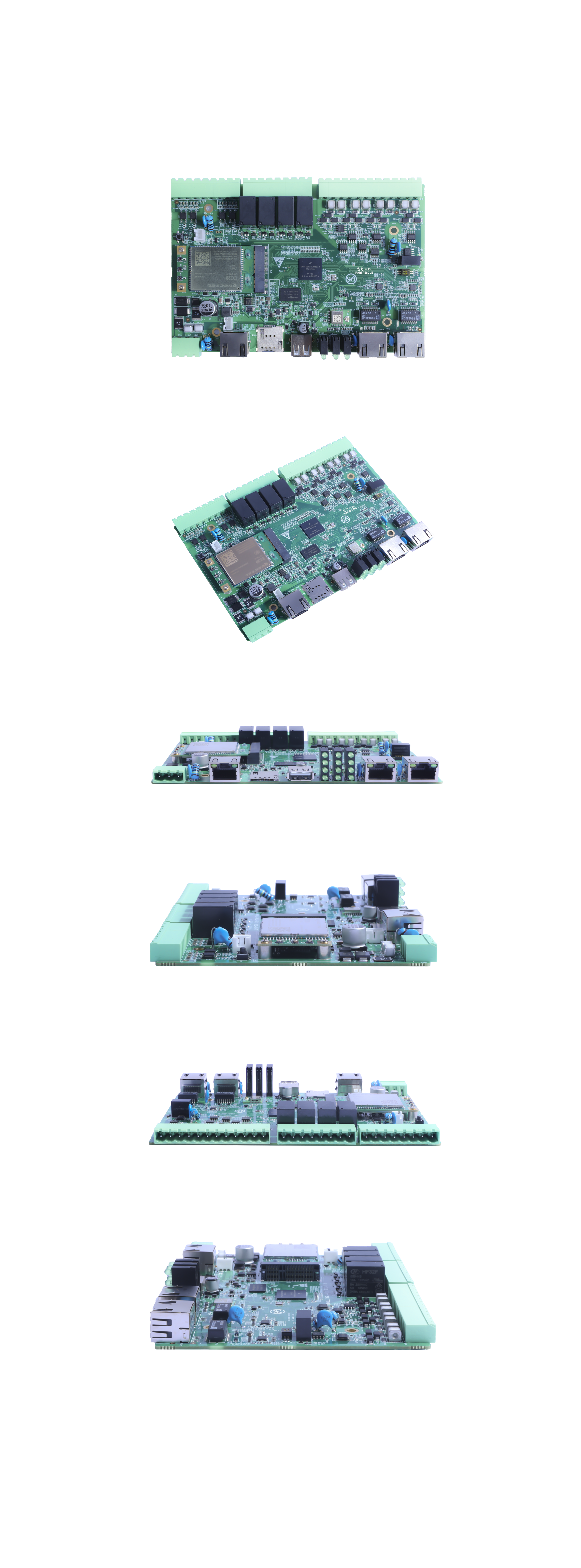

SM-i.MX6Ull 通讯管理机





主板产品规格书





品简介





SM-i.MX6Ull 通讯管理机采用 NXP IMX6ULL 高性能处理器开发,可满足轻量级边缘计算需求。同 时灵活的 I/O 接口配置和先进丰富的多媒体资源,方便客户应用程序开发。   开发板支持千兆以太网、CAN、 UART、4G、WiFi、USB3.0 等接口资源,最大限度发挥 CPU 资源。工业级设计,-40℃ ~ +85℃宽温运行,静电、脉冲群、 电气隔离等防护措施确保其通讯管理机的需求。



硬件特性



SM- IMX6ull  基础参数

CPU

i.MX6ULL

架构

ARM Cortex -A7

主频

528MHz

RAM

LPDDR3/4 ,256M

USB2.0 OTG

USB2.0 OTG 1 路

Mini-PCIe 4G 模块

提供 mini-PCIe 4G 模块通信接口

CAMERA

micro SIM  卡一路

调试串口



RS485 通信接口

TTL  调试接口一路  UART1

RS485 通信接口4 路

音频输入

带隔离功能

蓝牙模块

支持 4.2 标准蓝牙模块

实时时钟

RTC  实时时钟一个 ,CR2032 电池供电

以太网

支持  2  路 10M/100M 自适应以太

DO

 4 路继电器输出

DI 输入

4 路光耦隔离 DI 输入

电源系统备份与管

 3.7V/1800mAh 锂电池
备锂电池充放电管理

持主电和备电的自动切换

支持主电和备电的电压监控和采

备欠压保护功能

RESET 键

提供一路系统复位按钮







电源灯、状态灯

提供 1 路电源指示灯

提供 4 组 RS485 通信指示灯

提供 1 路 4G 模块工作状态指示灯

提供 1 路蓝牙模块工作状态指示灯

提供 1 路系统工作状态指示灯

操作系统要求/版本

Linux

NAND  驱动

基本读写驱动

串口驱动

基本驱动/485 半双工收发

USB  驱动

USB Host & USB Slave 驱动

4G 模块

依据客户要求型号提供

以太网 mac/phy  驱动

10M/100Mbps  自适应

RTC ISL1208 时钟驱动

更新掉电保持时钟

蓝牙驱动

支持 BT4.2 协议蓝牙驱动

DO

DO 驱动

DI

DI 驱动

LED  运行指示灯

闪烁 1s  间隔

固件升级

固件升级方式  USB 更新系统分区以及 app 分区

LCD

LCD 显示驱动/按客户提供的样品提供一款

CAN

CAN 总线驱动

以太网 mac/phy  驱动

10/100Mbps  自适应

wifi  驱动

连接热点功能;分享wifi 网络功能

BT 蓝牙驱动

BT4.2 蓝牙驱动

RTC ISL1208 时钟驱动

更新掉电保持时钟

SPI

SPI 驱动

I2C

I2C 驱动

LED运行指示灯

闪烁 1s  间隔

固件升级

固件升级方式  USB 更新系统分区以及 app 分区

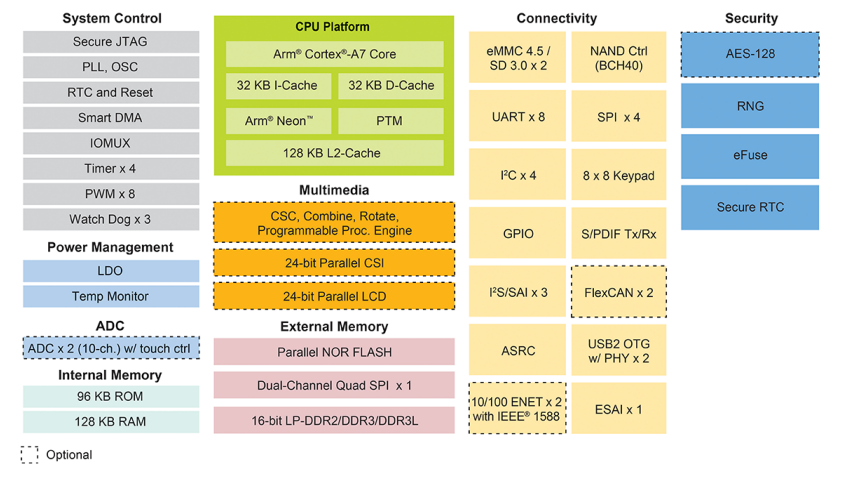

能框图
