SM-IMX6UL-EVM-A评估板
主板产品规格书
产品简介
SM-IMX6UL-EVM-A 开发板采用 NXP IMX6UL 高性能处理器开发 ，可满足轻量级边缘计算需求。 同时灵活的 I/O 接口配置和先进丰富的多媒体资源 ，方便客户应用程序开发。 开发板支持百兆以太网、 CAN、 UART、4G、WiFi、USB3.0、等接口资源 ，最大限度发挥 CPU 资源。工业级设计 ，-40℃ ~ +85℃ 宽温运行 ，静电、脉冲群、电气隔离等防护措施确保其广泛应用于各种领域，满足智慧城市、工业互联网、 智能医疗、智慧交通、工业网关等应用的需求。
硬件特性
|
SM-IMX6UL-EVM-A 基础参数 |
|
|
CPU |
I.MX6UL/I.MX6ULL |
|
架构 |
ARM Cortex -A7 |
|
主频 |
900MHz |
|
RAM |
LPDDR3/4 ，256M/512M |
|
ROM |
Nand Flash： 128MB/256MB/512MB EMMC ,4G/8GB/16GB |
|
LCD |
1 路 LCD,支持 24 位, 18 位, 16 位和 8 位并行显 示,支持 4 线电阻式触摸 |
|
CAMERA |
提供 1 路 DVP 摄像头输入模块 |
|
音频输出 |
1 路耳机接口输出 |
|
1W/ 8 欧喇叭接口输出 |
|
|
音频输入 |
麦克风输入 1 路 |
|
USB2.0 HUB |
提供 1 路给 USB TO UART 提供 1 路 USB TYPE -A Host 输出 提供 1 路给 WIFI 模块 提供 1 路 4G 模块 |
|
Mini-PCIe 4G 模块 |
mini-PCIe 接口 1 路 micro SIM 卡一路 |
|
USB2.0 OTG |
USB2.0 OTG 1 路 |
|
调试串口 |
TTL 调试接口一路 UART1 |
|
串 口 RS232 |
提供 2 路 RS232 通信模块 |
|
|
提供 2 路 RS485 通信模块 |
|
CAN |
提供 2 路 CAN2.0 通信模块 |
|
实时时钟 |
RTC 实时时钟一个 ，CR2032 电池供电 |
|
|
提供 1 路 BT4.2 模块 |
|
以太网接口 |
支持 2 路 10M/100M 自适应以太网 |
|
TF CARD |
提供 1 路 TF CARD |
|
RESET 键 |
一路系统复位按钮 |
|
定位模块 |
兼容北斗和 GPS 定位模块 |
|
操作系统要求/版本 |
Linux |
|
Emmc/NAND 驱动 |
基本读写驱动 |
|
TF CARD |
TF/SD 卡驱动 |
|
串口驱动 |
基本驱动/485 半双工收发 |
|
WM8960/声卡驱动 |
音频输出驱动， 支持外扩输入 、输出驱动 |
|
USB 驱动 |
USB HUB 2514 驱动 / USB Host & USB Slave 驱动 |
|
4G 模块/型号 |
依据客户要求，测试版本提供移远 EC20 |
|
摄像头驱动 |
OV5640 摄像头驱动 |
|
LCD |
LCD 显示驱动/按客户提供的样品提供一款 |
|
|
CAN 总线驱动 |
|
以太网 mac/phy 驱动 |
10/100Mbps 自适应 |
|
wifi 驱动 |
连接热点功能；分享wifi 网络功能 |
|
BT 蓝牙驱动 |
BT4.2 蓝牙驱动 |
|
RTC ISL1208 时钟驱动 |
更新掉电保持时钟 |
|
SPI |
SPI 驱动 |
|
I2C |
I2C 驱动 |
|
LED运行指示灯 |
闪烁 1s 间隔 |
|
固件升级 |
固件升级方式 USB 更新系统分区以及 app 分区 |

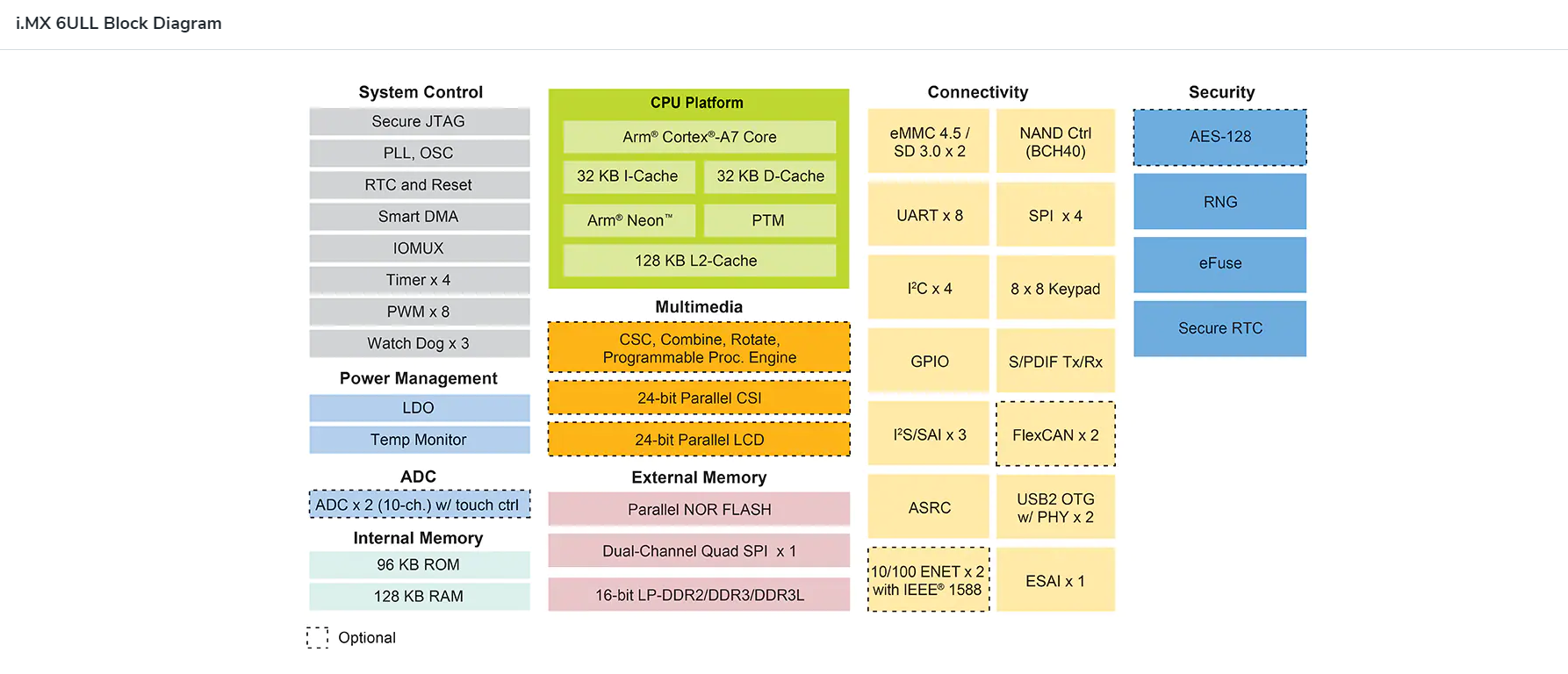

功能框图
