SM-A311D-EVM-A评估板
主板产品规格书
产品简介

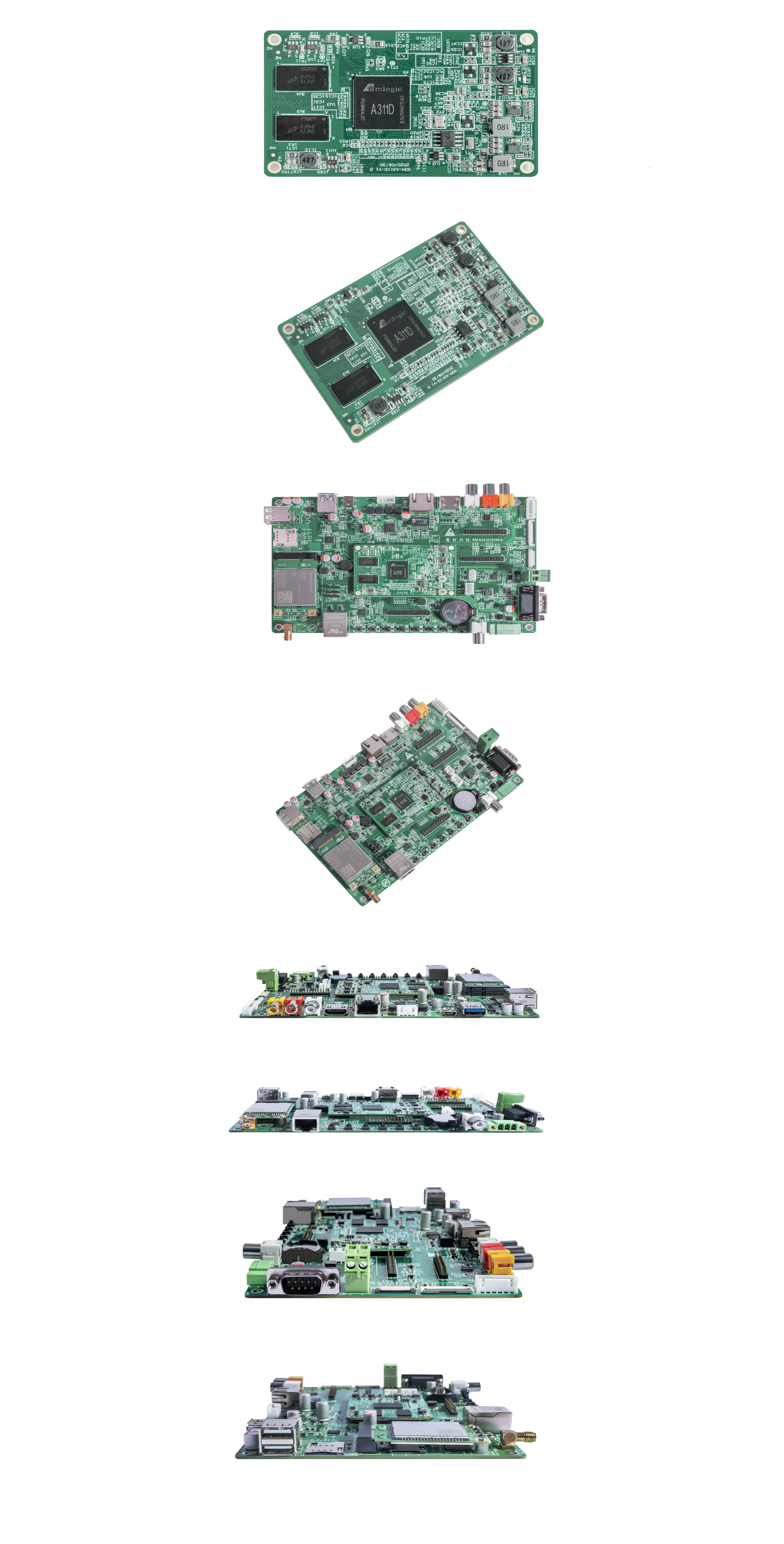

SM-A311D-EVM-A开发板采用 Amlogic A311D高性能处理器开发，可满足轻量级边缘计算需求。 同时灵活的 I/O 接口配置和先进丰富的多媒体资源 ，方便客户应用程序开发。开发板支持千兆以太网、 CAN、 UART、4G、5G、双频 WiFi、 PCIe2.0、 USB3.0、HDMI2. 1、MIPI_CSI、MIPI_DSI等接口资源， 最大限度发挥 CPU资源。工业级设计 ，-40℃ ~ +85℃宽温运行 ，静电、脉冲群、 电气隔离等防护措施确保其广泛应用于各种领域、满足智慧城市、工业互联网、智能医疗、智慧交通、工业网关等应用的需求。
硬件特性
|
SM -A311D 基础参数 |
|
|
CPU |
Amlogic A311D |
|
架构 |
四核 ARM Cortex -A73 +双核 ARM Cortex -A53 |
|
主频 |
2.2GHz |
|
GPU |
ARM Mali-G52 MP4 (6EE) |
|
NPU |
支持 5.0 TOPS 算力 |
|
RAM |
32 -bit DDR3/3L/4, LPDDR3/4 ，2G/4G 可选 |
|
ROM |
eMMC 5.0, 8GB/16GB 及以上可选 |
|
|
Linux/Android9.0 |
|
工作温度 |
-40℃ ~ 85℃ |
|
MIPI DSI 接口 |
支持 4Lane 最高 1920x1080； |
|
HDMI 接口 |
HDMI 高清输出支持 4K/1080P 显示； |
|
CVBS |
支持一路 CVBS 输出； |
|
MIPI CSI |
支持二路 MIPI CSI 摄像头； |
|
DVP CAMERA |
支持 8 位 DVP 并 口摄像头； |
|
UART |
最多支持 5 路 (复用) ； |
|
PWM |
最多支持 6 路 (复用) ； |
|
SDIO |
二路 SDIO； |
|
SPI |
2 路 SPI (复用) ； |
|
I2C |
4 路 I2C (复用) ； |
|
ADC |
4 路模拟 ADC； |
|
GMAC |
支持 GMAC PHY 网 口； |
|
I2S |
一路 I2S 接口； |
|
OTG 2.0 |
一路 OTG 2.0； |
|
USB3.0 |
一路 USB 3.0 (复用) ； |
|
PCIE |
一路 x1 PCIE 高速接口 (复用) ； |
|
|
可复用 GPIO 高达 80； |
|
电源灯 |
提供一路电源指示灯 |
|
操作系统要求/版本 |
Linux/Android9.0 |
|
Emmc 驱动 |
基本读写驱动 |
|
TF CARD |
TF/SD 卡驱动 |
|
串口驱动 |
基本驱动/485 半双工收发 |
|
音频驱动 |
音频输出驱动， 支持外扩输入 、输出驱动 |
|
视频解码 |
H.265 、 H.264 解码驱动 |
|
视频编码 |
H.265 、 H.264 编码驱动 |
|
USB2.0 驱动 |
USB2.0 驱动 |
|
USB3.0 驱动 |
USB3.0 驱动 |
|
摄像头驱动 |
摄像头驱动 |
|
HDMI |
HDMI 显示驱动 |
|
MIPI -DSI |
MIPI -DSI 显示驱动 |
|
TOUCH |
触摸屏驱动 |
|
PCIe |
PCIe 接口驱动 |
|
WIFI/Bluetooth |
WIFI/Bluetooth 驱动 |
|
以太网 mac/phy 驱动 |
10M/100M/1000M 自适应 |
|
|
更新掉电保持时钟 |
|
SPI |
SPI 驱动 |
|
I2C |
I2C 驱动 |
|
LED运行指示灯 |
闪烁 1s 间隔 |
|
对外输出IO 接口和状态 运行灯驱动 |
提供对外的 IO 和运行灯 IO 口驱动，提供应用层调 用接口 |
|
固件升级 |
固件升级方式： USB 更新系统分区以及 app 分区 |
