SM_RK3568 评估板
SMKJ-RK3568系列工控主板是基于瑞芯微RK3568处理器开发。支持USB、以太网、LVDS LCD、EDP LCD、TTL LCD、DI/DO、RS232、RS485、CAN、WIFI等接口。适用于工业自动化控制、人机界面、中小型医疗分析器等多种行业应用。内置独立的NPU,可用于轻量级人工智能应用。
申请试用
产品详情 资料下载 产品视频



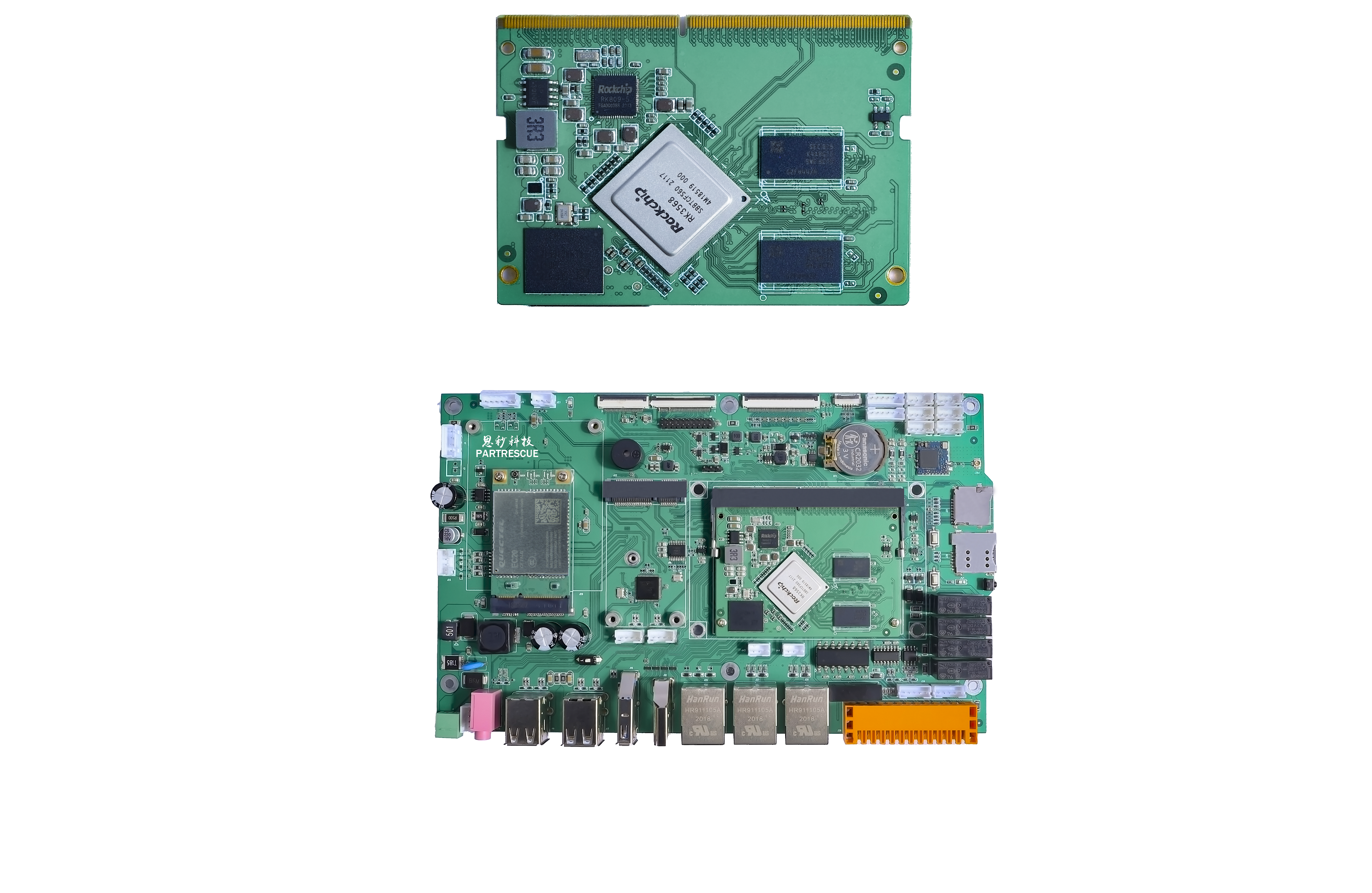

SMKJ-RK3568





主板产品规格书










产品简介





     SMKJ-RK3568系列工控主板是基于瑞芯微RK3568处理器开发。支持USB、以太网、LVDS LCD、EDP LCD、TTL LCD、DI/DO、RS232、RS485、CAN、WIFI等接口。适用于工业自动化控制、人机界面、中小型医疗分析器等多种行业应用。内置独立的NPU,可用于轻量级人工智能应用。

     瑞芯微RK3568,22纳米技术,四核处理器Cortex-A55 2.0GHz,NPU算力达0.8T2G/4G/8G DDR可选8G/16G/32G/64G EMMC Flash 可选一路10/100/1000千兆网口和两路10/100百兆网口支持2路UART接口,支持1路全功能RS232电平接口,支持两路RS485电平接口支持两路CAN接口支持1路TTL电平UART调试口支持4路光耦输入,4路继电器输出1路USB3.0 TYPE A接口,4路USB2.0 TYPE A 接口2路USB2.0(4pin PH2.0 Wafer端子)接口1路HDMI-A视频输出口提供1路8欧5W双声道喇叭输出支持1路音频输出支持1路麦克风输入支持最大1366*768单8位LVDS液晶、RGB888 TTL接口液晶接口,支持最大1920*1080P分辨率的edp接口液晶支持板载双模2.4G/5G wifi模块1路MINI PCIe接口的4G模块/5G模块,1路MINI PCIe接口外接扩展功能模块1路M.2 SATA硬盘接口支持 1080P视频编码,4K视频解码支持linux4.4版本或者Android 11版本工作温度最宽可达:-10℃~65℃

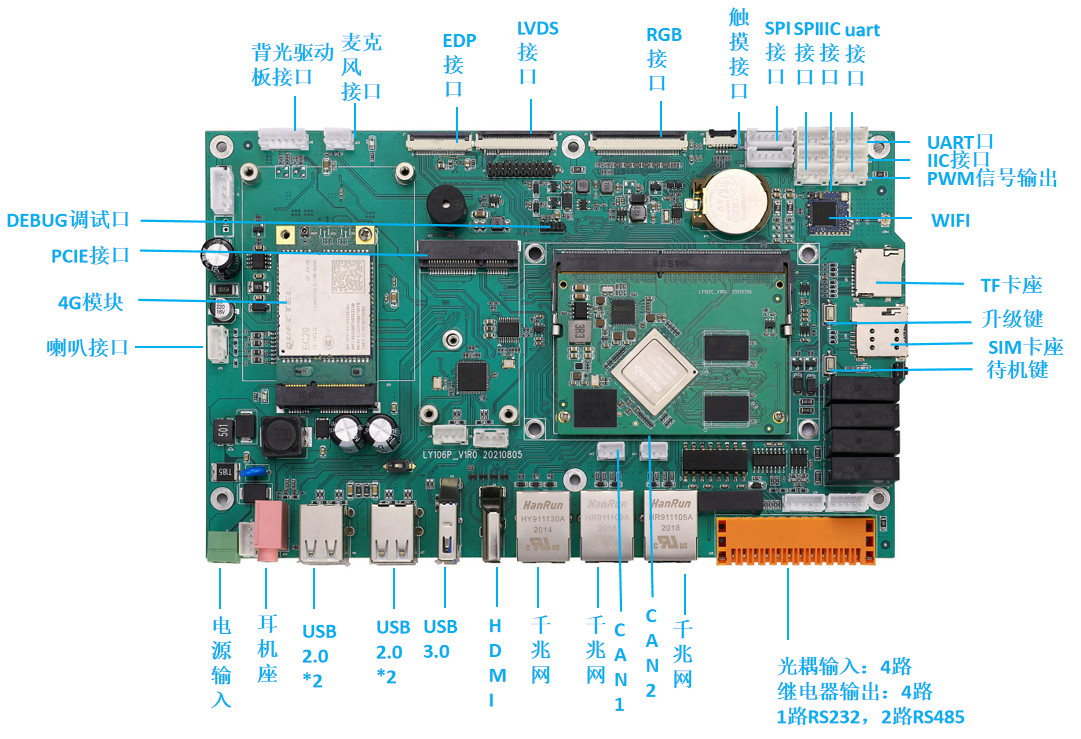

接口定义







硬件特性



功能接口

Function&Interface

详细描述

Detailed Description













系统









CPU处理器

RK3568 Cortex A55 4核最高主频2.0GHZ

操作系统

Android11.0 / Linux4.4 kernel / Debian10 / Ubuntu18.04

运行内存 DDR

DDR4 2GB(4GB 可选)

存储 EMMC

默认标配 8GB EMMC NAND 芯片,可扩展至最大 128GB

GPU

Mali-G52 1-Core-2EE



























接口



































LVDS

20 针行业标准单8位 LVDS 接口,最高支持 1366*768 输出

20 pin FPC插件 LVDS接口

30 针行业标准双路 LVDS 接口,最高支持 1080P 输出

EDP

20 针行业标准双路 EDP 接口,支持 1~2通道模式,最高支持 1080P 输出

HDMI 输

HDMI 2.0a 标准显示接口,最高支持 4K 输出

USB 接口

1 个立式插接口(USB 3.0x1),2个双层USB A接口(4路USB 2.0 x TYPE A),1 个内置排针(USB 2.0)

音频接口

支持美标 4 段耳麦一体 3.5mm 插座(左-右-地-麦克)

串口

1路RS232,2路RS232/RS485切换(跳线帽切换)

2 个 TTL UART口 内置

SPI接口

2路 SPI接口

I2C接口

2路 I2C接口

PWM信号

2路 PWM信号输出

千兆以太网接口

2路10/100/1000 Mbps以太网口

TF

自弹式 TF 卡插座,最高支持 128GB TF 卡

SIM卡

1eSIM接口

RTC

1路内置

WIFI/BT

内置高性能 SDIO 接口 WiFi 模块,支持 IEEE 802.11 b/g/n/ac,默认是单频 2.4GHz,可定制为双频

GPS天线

1路(选配)需更换GPS功能4G模块

MiniPCI-E 4G

行业标准 MiniPCI-E 4G 模块接口

背光控制

行业标准液晶屏背光控制接口,支持背光开关和亮度调节

GPIO接口

4路DI 光耦输入,4路DO 继电器输出





电源



1路

2.54mm 3P绿色端子 DC24V供电

电源输入

最小值:12V@150mA 典型值:24V@130mA 最大值:24V@330mA











环境

参数







工作温度

-20~70可提供宽温产品)

存储温度

-20~70(可提供宽温产品)

工作湿度

5-90RH%

PCB 尺寸

210mm * 130mm,PCB 正面高度 15mm
