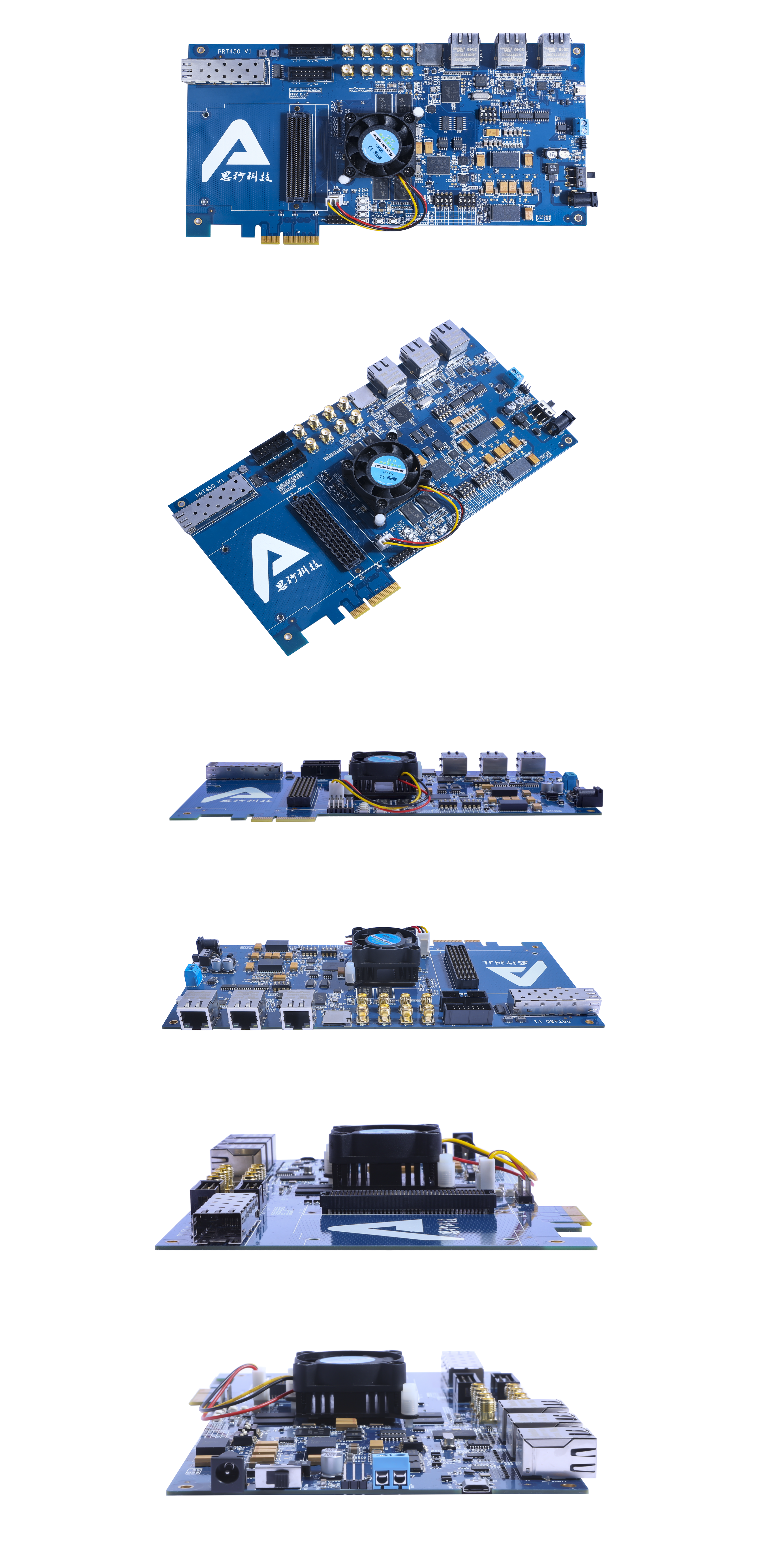

SM-PRT450信号处理板
此板卡以复旦微电子PSOC-FMQL45T900为核心,具有PCIE X4,FMC HPC,千兆以太网接口,UART接口,JTAG接口,SFP接口,SMA接口,DDR3接口等丰富的外设接口。适用于高速数据交换,数据处理,视频处理,以太网通信,工业控制等场景。也适合用做国产化核心PSOC器件的入门使用和基础流程开发。 板上所有电源芯片采用全国产化方案,均为南京天仪航太电子技术有限公司产品,经大量测试后可靠稳定,是目前PSOC应用匹配的电源方案。主要外设芯片如以太网PHY,eMMC,DDR3等也有相应的国产化替代方案。
申请试用
产品详情 资料下载 产品视频



SM_PRT450 信号处理板





主板产品规格书









产品简介





     此板卡以复旦微电子 PSOC-FMQL45T900 为核心,具有PCIEX4,  FMCHPC,千兆以太网接口, UART 接口, JTAG 接口, SFP 接口, SMA 接口, DDR3 接口等丰富的外设接口。适用于高速数据交换,数据处理,视频处理,以太网信,工业控制等场景。也适合用做国产化核心 PSOC器件的入门使用和基础流程开发。

板上所有电源芯片采用全国产化方案, 均为南京天仪航太电子技术有限公 产品, 经大量测试后可靠稳定, 是目前 PSOC 应用匹配的电源方案。主要外设芯片如以 PHY ,EMMC,DDR3等也有相应的国产化替代方案。






硬件特性



PSOC型号

复旦微电子 FMQL45T900 工业级

PS内核

四核ARM Cortex-A7 800MHZ

PS端RAM

1GB DDR3, 数据速率 1066Mbps,32bit

PL端RAM

1GB DDR3, 数据速率 1600Mbps,32bi

ROM

EMMC Flash :8GB

QSPI Flash :128Mbit*2

GTX收发器

16X 速录可达10.3125Gb

Block RAM

19.1Mb

逻辑单元数

350k

查找表

218600

乘法器

900个

触发器

437200

工作温度

-10℃~ 65℃

DDR3

PS端2片512MB DDR3内存,32bit总线,可作为数据缓存和操作系统运行内存;

PL端2片512MB DDR3内存,32bit总线,可作为数据存储。

QSPI Flash

PS端2片128Mbit QSPI存储

EMMC

PS端挂载1片8GB的EMMC存储芯片,可用于存储操作系统和用户数据

PCIE

提供标准的PCIeX4高速数据接口支持PCIE2.0标准。

以太网

PS端和PL端分别有1路和2路以太网RJ-45接口,可进行以太网数据交换。支持RGMII和SGMII

JTAG

具有一个PJTAG接口,一个PLJTAG接口。便于 PS 和PL同时在线调试。通过拨码开关可以选择启动模式。

晶振

1个33.333Mhz的有源晶振,为PS系统提供稳定时钟源。PL侧有一个100MHz的有源晶振,为其提供 额外时钟。

FMC

一个FMC HPC接口,可外接各种FMC HPC子卡,接口具有6X的GTX信号和84对差分IO。

KEY

PS具有一个复位按键,PL具有4个用户按键。

SFP

PL具1个SFP接口,可用于高速光纤互联。

LED

PL具有1个done指示灯,6个用户指示灯。

拨码开关

PL具有1个4位拨码开关。

电源参数

输入电压 +12V 输入电流 2A

电源拓扑说明:采用南京天仪的MAC4644,XSC74401和XSC51200,可完美兼容ADI,TI 欧美品牌。

结构尺寸

尺寸大小235mm X 130mm叠层14层板设计,保证信号质量
